用途与特点:

◆ 采用双辊筒对称四支臂结构，可同时支撑两卷原纸。
◆ 通过液压传动方式，实现对纸卷的夹紧、升降、纠偏等动作。
◆ 顶尖尾部采用先进的薄膜气缸汽动刹车装置或手动张力制动
器，顶尖可选择膨胀式夹头，减少纸张浪费。
◆ 支承原纸幅宽从1200mm-2200mm，支承原纸直径1500mm。
◆ 支承最大重量:3T。
◆ 主轴直径：φ242mm

Purpose and Characteristics:

◆ The structure is double rotary shafts with four arms;Support two
paper mill rolls on both arms at the same time.
◆ Hydraulic control for paper mill roller up-down,clamp-open andcentering.
◆ Web tension is controlled by pneumatic brake or manual brake ;
Springiness chucks are optional.
◆ Effective width:1200mm-2200mm;Maximum paper roll diameter:φ1500mm.
◆ Maximum support weight:3T.
◆ Main axis:φ242mm

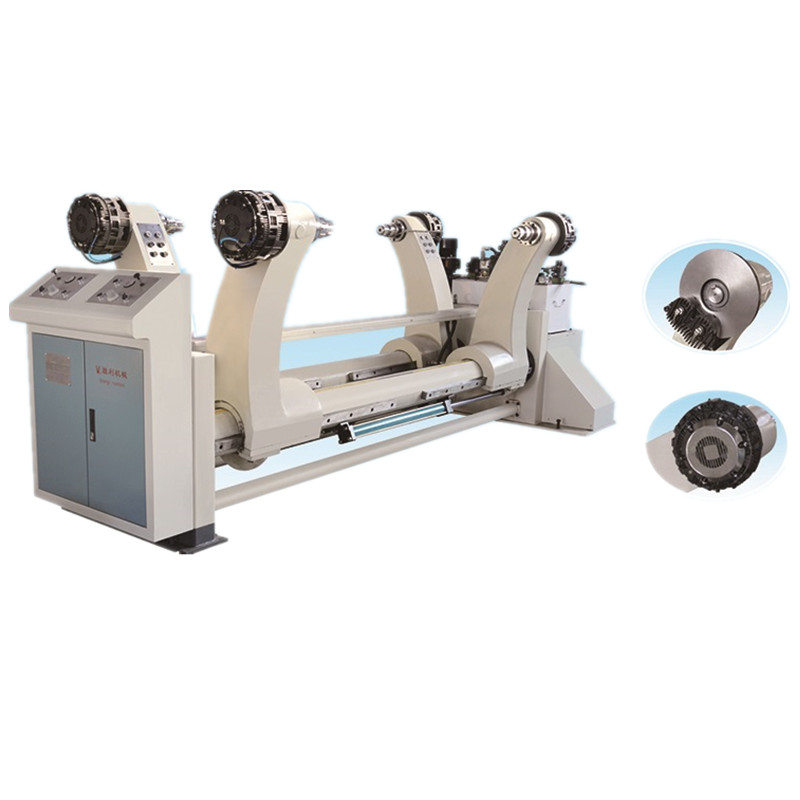

YZJ2型液压纸架

* 原纸升降液压驱动，可同时更换两臂卷筒纸。  * 原纸夹紧、放松、左右平移等操作采用液压驱动。 * 原纸筒托纸采用膨胀夹头。  * 张力控制采用双点盘式气动抱刹。  * 夹持原纸最大/最小直径：Ф1500mm/Ф300mm  * 最大夹持重量：2500kg  * 工作宽幅：1400-2000mm

YZJ2 type hydraulic stand

* Base paper rise up and down adopt hydraulic to drive, meanwhile two base paper can be changed at same time. * Base paper tensioning and loosing, left and right movement adopt hydraulic movement. * Base paper support adopts expansion chuck  * Tension control adopts single-point / double-points pneumatic brake . * The holding diameter max/min: Ф1500mm/Ф300mm  * The max holding paper weight :2500kg  * Working width:1400-2000mm

YZJ2型液压纸架

* 原纸升降液压驱动，可同时更换两臂卷筒纸。  * 原纸夹紧、放松、左右平移等操作采用液压驱动。 * 原纸筒托纸采用膨胀夹头。  * 张力控制采用双点盘式气动抱刹。  * 夹持原纸最大/最小直径：Ф1500mm/Ф300mm  * 最大夹持重量：2500kg  * 工作宽幅：1400-2000mm
